CRRC 中國中車 干式整流變壓器

干式整流變壓器是一種結合了干式絕緣技術與整流功能的特種變壓器，主要用于將交流電轉換為直流電，廣泛應用于工業、交通、新能源等領域。

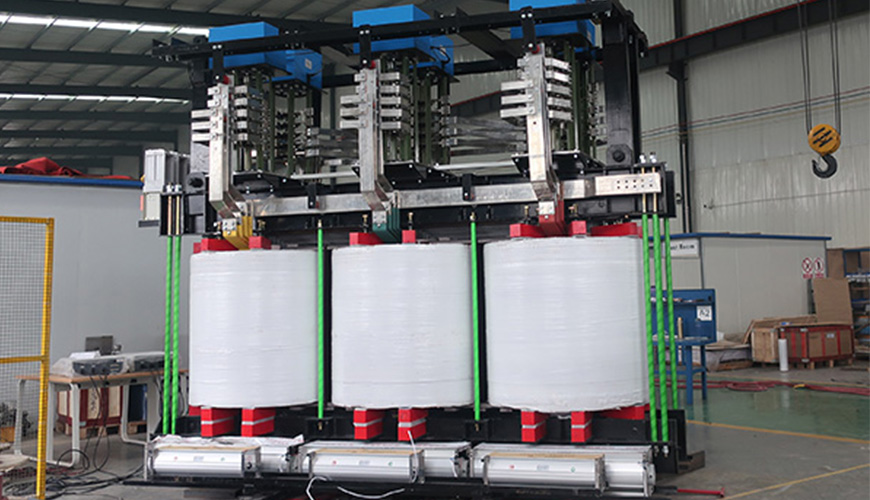

10.4mva干式變壓器是世界上最大的干式整流變壓器之一，重量可達20噸

10.4mva干式變壓器，帶移相功能，4路電壓輸出

采用銅線繞組，絕緣H級，其低損耗水平;這意味著它使用更少的電力

使用壽命長達20年以上

1. 無油絕緣，安全環保

• 干式設計：采用環氧樹脂澆注或NOMEX紙等固體絕緣材料，無需變壓器油，徹底避免油泄漏、爆炸風險。

• 防火性能：達到F級或H級絕緣等級，耐高溫（155℃~180℃），阻燃性強，適用于防火要求高的場所（如地鐵、隧道、化工廠）。

• 環保優勢：無油污染，符合綠色能源標準，適合室內或密閉空間安裝。

2. 適應整流需求的結構設計

• 特殊繞組配置：

• 高抗諧波能力：針對整流電路產生的高次諧波（如5次、7次），采用低阻抗繞組設計，減少渦流損耗。

• 平衡直流偏磁：通過增加鐵芯截面積或采用三相五柱式結構，抑制直流分量引起的磁飽和。

• 多繞組輸出：支持多脈波整流（如12脈波、24脈波），降低諧波污染，提高電能質量。

3. 高效散熱與溫控系統

• 自然冷卻（AN）或強制風冷（AF）：

• 小容量變壓器依靠空氣自然對流散熱，大容量型號配備風機強制散熱，溫升可控。

• 智能監測：內置溫度傳感器（PT100），實時監控繞組溫度，超溫報警并聯動保護裝置。

4. 高可靠性及長壽命

• 抗短路能力強：環氧樹脂固封繞組機械強度高，耐受短路沖擊。

• 耐濕熱與污穢：表面憎水性處理，可在潮濕、粉塵環境中穩定運行（如沿海地區、礦山）。

• 維護簡便：無需定期更換絕緣油，日常僅需清潔和檢查接線端子，運維成本低。

5. 靈活定制與高效節能

• 定制化設計：

  • 電壓等級覆蓋0.4kV~35kV，容量范圍幾十kVA至數萬kVA。

  • 支持輸入/輸出電壓、接線組別（如Dyn11、Yyn0）按需調整。

• 低損耗：采用優質硅鋼片與優化磁路設計，空載損耗與負載損耗低于國標。

6. 典型應用場景

• 工業領域：電解鋁、電鍍、化工直流電源，中頻爐、變頻器配套。

• 軌道交通：地鐵、高鐵牽引供電系統的整流機組。

• 新能源：光伏逆變器、儲能系統的直流側升壓/降壓。

• 特殊環境：船舶、礦井、數據中心等防火、防爆敏感區域。
