•采用C級杜邦絕緣材料，過載及防火能力強
•采用高性能硅鋼片，低電流密度設計
•采用UL絕緣漆C級真空加壓浸漬，防潮、防塵、無污染、低局部放電
•免維護的緊固機身結構，在長途運輸和運行中保持可靠
•結構優，體積小，噪音低，繞組同模繞制，機械強度高，承受短路能力強，運行安全可靠
•先進的絕緣結構，副邊最高可達27相繞組，降低了系統諧波對電網和其他設備的影響
•低電流密度設計 ，使繞組承受諧波引起的額外溫升
| 主要技術參數 | |
| 變壓器類型 | VPI 干式 |
| 頻率 | 50/ 60Hz |
| 容量 | 250 to 10000kVA |
| 額定電壓 | 3kV to 13.8kV |
| 額定電壓 | 3kV to 10kV |
| 溫升 | 125K |
| 冷卻方式 | AN / AF |
| 絕緣等級 | H，C |
| Winding Connection Code | Y/E/yn |
| 阻抗 | 6- 9% |
| 副邊相數 | 6, 9, 12, 15, 18, 21, 24, 27, 36 windings |

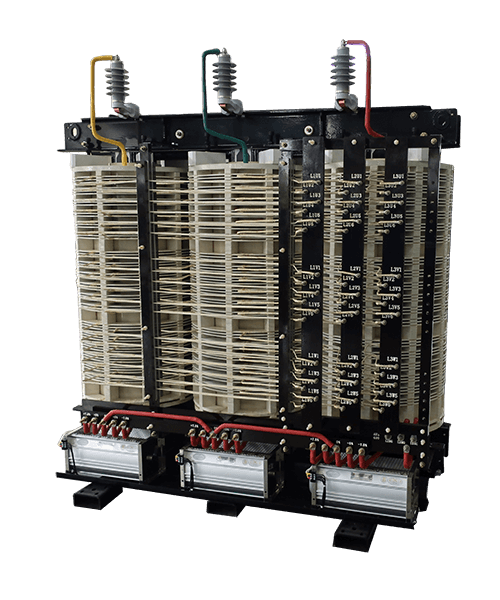

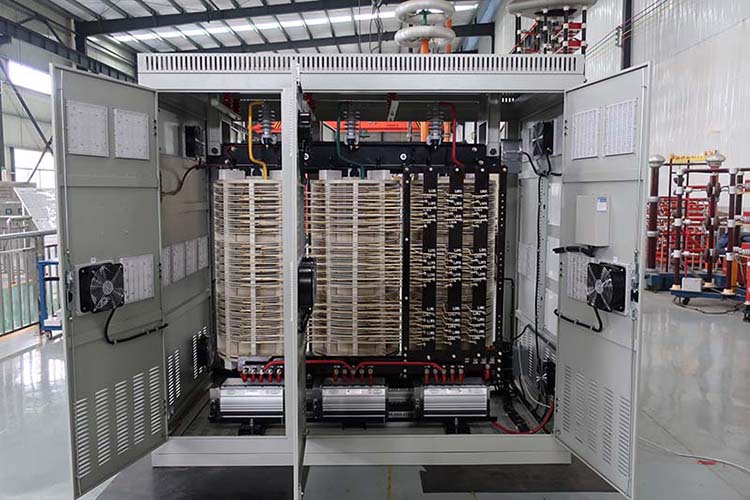

| 移相整流變壓器為中高壓變流器提供多相電源，廣泛應用于鍋爐風機、給水系統、冶金、化工、市政自動化等領域 |
|
18脈移相整流變壓器

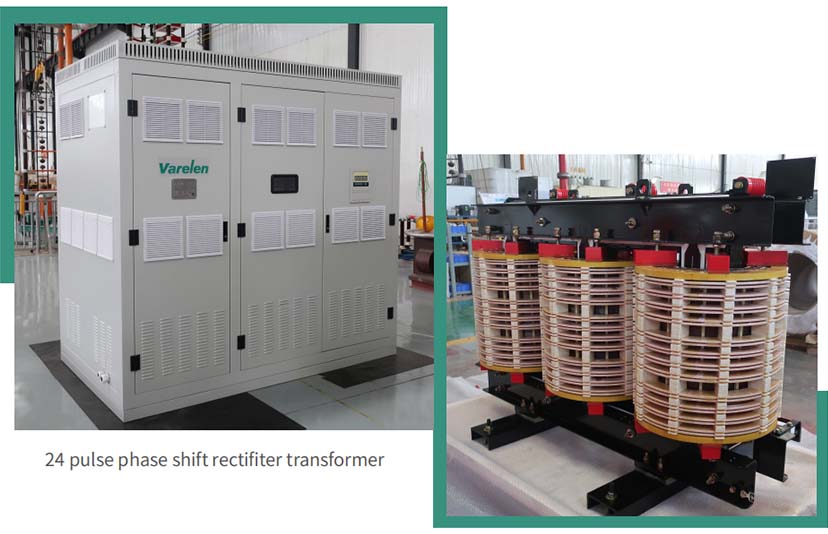

24脈整流變壓器
